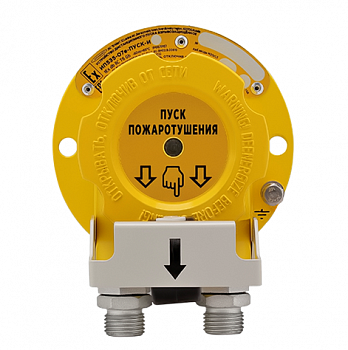

УДП ИП535-07е «ПУСК» Устройство дистанционного пуска взрывозащищенное.

УДП ИП535-07е-“ПУСК” выполнено в конструкции пожарного ручного извещателя класса В по ГОСТ Р 53325-2012 и предназначено для ручного запуска систем противопожарной защиты во взрывоопасных зонах или зонах общепромышленного назначения. Активация УДП производится двумя действиями.
Исполнение УДП:
Исполнение 1 (И1) обеспечивает замыкание цепи при активации.
Исполнение 2 (И2)  обеспечивает работу в шлейфах пожарной сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).
Назначение УДП:
ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать;
ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый);
АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый);
АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий);
ПУСК - назначение УДП определяется пользователем (цвет серый).
По специальному заказу УДП могут изготавливаться с любой надписью назначения на шильдике крышки и в  корпусах любого цвета (кроме красного).

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

Конструкция:
приводной элемент конструктивно отделен от корпуса
неокисляющиеся пружинные клеммы WAGO
корпус из алюминиевого сплава или нержавеющей коррозионно-стойкой стали
Преимущества:
активация УДП двумя действиями
антивандальная конструкция корпуса
приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А
может подключаться напрямую к цепям исполнительных устройст или в шлейф ПС для работы с ПКП
подключение в адресные системы пожарной сигнализации при помощи адресных меток или расширителей
возможность многократного использования
Устройство дистанционного пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
