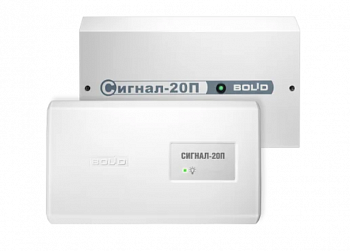

Сигнал-20П SMD (ППКОП) Блок приемно-контрольный охранно-пожарный
Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
- Количество радиальных неадресных шлейфов сигнализации (ШС)I 20
- Макс. сопротивление проводов ШС без учета оконечного сопротивления
- 1 кОм для охранных ШС
- 100 Ом для пожарных ШС
- Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"
- 20 кОм для охранных ШС
- 50 кОм для пожарных ШС
- Подключаемые к ШС устройства
- Неадресные охранные и пожарные извещатели с релейным выходомI Без ограничений
- Неадресные охранные извещатели, питающиеся от ШСI с общим током потребления до 3 мА
- Неадресные пожарные извещатели, питающиеся от ШС
- с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
- Напряжение на каждом входе ШС
- 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
- 27 ± 0,5 В при обрыве ШС
- Ограничение тока в короткозамкнутом ШС
- 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
- Световая индикацияI 1 индикатор отображения режимов
- Встроенный звуковой сигнализаторI нет
- Датчик вскрытия корпусаI микроконтакт
- Энергонезависимый буфер событийI 4096 сообщения
- ИнтерфейсI RS-485, протокол "Орион", "Орион 2.1"
- Питание блокаI от внешнего источника постоянного тока
- Напряжение питанияI 10,2 ÷ 28,0 В постоянного тока
- Количество вводов питанияI 2
- Потребляемый токI в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)
- 200 – 300 мА при напряжении питания 24 В
- 400 – 600 мА при напряжении питания 12 В
- в режиме Пожар
- 330 мА при напряжении питания 24 В
- 650 мА при напряжении питания 12 В
- Готовность к работе после включения питанияI не более 3 с
- Внешний считыватель электронных идентификаторов (ЭИ)I 1 вход
- Интерфейс подключаемых считывателейI Dallas Touch Memory, iButton
- Управление светодиодами считывателя
- Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
- Управление звуковым сигнализатором считывателяI Нет
- ВыходыI 5 шт.
- Электромагнитные реле (сухой контакт)I 3 шт.:
- 28 В-до 2 А или
- 80 В - от 0,1 мА до 50 мА
- Электромагнитные релеI 2 шт.:
- 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
- Рабочий диапазон температурI от -30 до +50 °C
- Относительная влажностьI до 98% при +25 °C
- Степень защиты корпусаI IР20
- «Сигнал-20П»I пластик
- Габаритные размерыI «Сигнал-20П»I 230x135x37 мм
- Средний срок службыI 10 лет
- Программирование блокаI программа UProg.exe
- Подключение к ПКI через интерфейс RS-485 с помощью преобразователя интерфейсов
- Тип крепленияI настенный навесной
