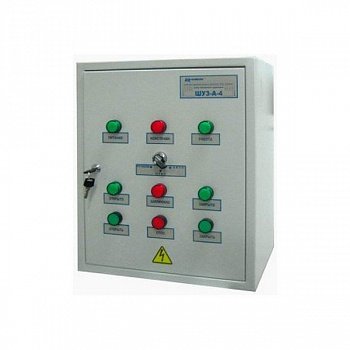

Шкаф управления электроприводными задвижками Рубеж ШУЗ-15 (15 кВт)

ШУЗ-15 применяется для управления электроприводами задвижек двух типов:
- шаровые задвижки (краны) с блоком концевых выключателей;
- дисковые поворотные задвижки с блоком муфтовых и концевых выключателей;
Шкаф может работать независимо (ручной режим) либо под управлением ППКПУ 011249-2-1 «Водолей» (автоматический режим). Управление приводами производится через магнитные контакторы встроенного в ШУЗ контроллера.
Основные функциональные возможности ШУЗ-15:
Работа с трехфазными двигателями мощностью до 15,0 кВт.
Контроль наличия и параметров напряжения на вводе сети трехфазного электропитания.
Контроль работоспособности цепей электрической схемы шкафа.
Контроль линий к датчикам на обрыв и КЗ.
Режимы работы ШУЗ – «Автоматический» (управление с ППКП), «Ручной» (управление кнопками пуск/стоп), «Отключен» (прибор обесточен).
2 варианта автоматического управления: - управление шаровыми и дисковыми затворами по команде от ППКП или кнопок ручного пуска; - управление шаровыми кранами по сигналам от датчиков уровня с передачей сигнала на ППКП.
При работе в адресной системе прибор передает информацию о своем состоянии на ППКП.
Управление прибором сигналами с ППКП либо вручную.
Задание логики управления с помощью дип-переключателей на контроллере.
Индикация неисправностей.
Выбор системы заземления TN-C/TN-S.
