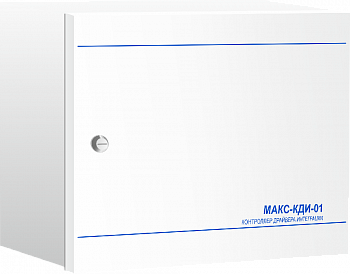

Контроллер драйвера интеграции Юнитест МАКС-КДИ-01

Контроллер драйвера интеграции. Применяется при создании системы автоматической пожарной сигнализации и управления для объектов большой площади, где требуется применение более одного ППКОПУ «Юнитроник-496М» и управление общей автоматикой.
Контроллер драйвера интеграции представляет собой сертифицированный промышленный компьютер, в корпусе, со специальным программным обеспечением. Объединение до 32 ППКОПУ «Юнитроник 496М». 4 выхода RS-485 для подключения до 8 ППКОПУ «Юнитроник-496М» в каждую линию. Длина линии до 1000 м.

Контроллер представляет собой промышленный компьютер на базе процессора Intel "Core i7" с установленной операционной системой Windows 7 и ПО "Драйвер мониторинга".
Предназначен для создания единой сети, состоящей из двух и более АПКП "Юнитроник-496М", для управления общей противопожарной автоматикой.

Особенности:
Контроллер имеет 4 порта RS-485, к каждому из которых может быть подключено до 8 АПКП.
Контроллер обменивается данными с подключенными АПКП, и при возникновении сигнала "Пожар" в одном из заданных Объектов или группе УПА в АПКП-источнике Контроллер формирует сигнал "Пожар" в специально созданных Объектах (разделах) в других АПКП. По сформированному сигналу «Пожар» производится включение управляющих адресных устройств как в самом Объекте, так и в группе УПА, к которой привязан созданный Объект.
Контроллер обеспечивает дистанционное управление отдельными направлениями системы дымоудаления, пожаротушения, оповещения и другими противопожарными системами.
К Контроллеру могут быть подключены пульты светодиодной индикации СДИ-1. Пульты СДИ-1 подключают к назначенному выделенному порту RS-485, до 7 пультов на порт.
На каждое поле пульта СДИ-1 может быть выведено отдельное направление дымоудаления или пожаротушения для дистанционного управления и индикации состояния. При этом пульт не привязан к конкретному АПКП, и соседние поля могут быть связаны с Объектами из разных АПКП.
АПКП и Контроллер непрерывно проверяют исправность линии связи на обрыв и короткое замыкание. При неисправности линии на дисплее АПКП возникает соответствующее сообщение.
Контроллер имеет аппаратный Watchdog, повышающий надежность работы и стойкость к внешним воздействиям. При отсутствии отклика от центрального процессора происходит перезапуск контроллера с автоматическим восстановлением работоспособности.
Питание Контроллера осуществляется от внешнего источника питания =24В.
К Контроллеру через USB-порт или по сети Ethernet может быть подключен компьютер с ПО «Мониторинг» для организации автоматизированного рабочего места.
По отдельному заказу Контроллер комплектуется дополнительными портами RS-485, позволяющими расширить емкость сети АПКП – до 8-ми АПКП на каждый новый порт. Общее число АПКП, подключаемых к Контроллеру, не ограничено.
Для упрощения монтажа на объекте возможна заводская сборка компонентов контроллера в металлическом щите (защищенный сенсорный дисплей, промышленный компьютер, резервируемый блок питания, модули дополнительных портов RS-485). Для удобства управления к Контроллеру по радиоканалу может быть подключена мышь и клавиатура.
