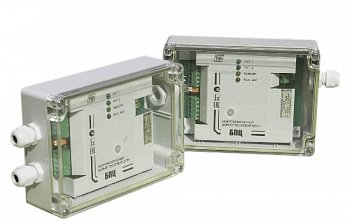

Контроль и управление исполнительными устройствами Спецприбор БПЦ-IIC

Барьер искробезопасности пусковой цепи предназначен для обеспечения искробезопасности пусковой цепи, непрерывного контроля ее исправности, выдачи информации о ее состоянии, а также управления выдачей напряжения в нагрузку по команде от прибора управления.
Барьер имеет выходные искробезопасные электрические цепи уровня «iа», и выпускается в двух вариантах исполнения, отличающиеся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: 1. БПЦ-IIB - Исполнение с искробезопасной цепью пуска для контроля и управления устройствами, установленными во взрывоопасной зоне с  категорией взрывоопасной смеси IIA, IIB. [Exiа]IIВ
2. БПЦ-IIC - Исполнение с искробезопасной цепью пуска для контроля и управления устройствами, установленными во взрывоопасной зоне с  категорией взрывоопасной смеси IIA, IIB, IIC. [Exiа]IIС
Барьер БПЦ является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска и маркировку взрывозащиты «[Exiа]IIВ или [Exiа]IIС» , соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон.
В качестве нагрузки в пусковой цепи могут быть искробезопасные оповещатели, искробезопасные модули пожаротушения, искробезопасные 4-х проводные извещатели и иные искробезопасные нагрузки и устройства, питающиеся по искробезопасной цепи и удовлетворяющие требованиям совместимости по параметрам искробезопасности.
БПЦ может находиться в двух режимах - режиме контроля и режиме пуска.
Перевод барьера из режима контроля в режим пуска осуществляется по электрическому сигналу. Таким сигналом может быть как замыкание выхода типа «сухой» контакт, так и выдача напряжения на линию управления.
В режиме контроля барьер обеспечивает:
контроль цепи управления от «сухого» контакта ПУ до БПЦ на обрыв и короткое замыкание;
контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности;
световую  индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
сигнализацию исправности цепей замыканием выходных контактов «НОРМА».

В режиме пуска барьер обеспечивает:
выдачу в цепь пуска прямого напряжения для обеспечения пускового тока;
световую  индикацию запуска красным светодиодом «ПУСК».
БПЦ предназначен для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С.
Степень защиты от внешних воздействий IP65 по ГОСТ14254.

Особенности:
одновременный контроль и запуск нескольких параллельно-соединенных цепей
искробезопасное исполнение
универсальное управление - от напряжения или "сухого" контакта
широкий диапазон питающих напряжений
малый вес и габариты
