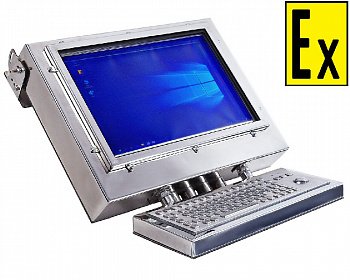

Компьютер персональный взрывозащищенный Орион МК ПК-Н

Взрывозащищенный компьютер Орион МК ПК предназначен для осуществления автоматизированных рабочих мест с возможностью доступа в информационные сети предприятия, а также с воспроизведением видеосигнала и визуального отображения информации поступающая по кабельным сетям или сети интернет. Данный персональный компьютер позволяет осуществить как передвижные посты, так и стационарные осуществляющие охрану объектов, отслеживание информации технологических процессов производственного цикла.

Область применения в обеспечение автоматизации технологических процессов в условиях возможного присутствия взрывоопасной среды на предприятиях занятых в добычи, переработке нефтяных и газовых продуктов, а также в химических отраслях, горно-обогатительных комплексах. Может является постом сбора информации в системе охраны и осуществлять мониторинг охраняемой территории.

Взрывозащищенный персональный компьютер имеет взрывозащиту вида «взрывонепроницаемая оболочка “d”.  Маркировка взрывозащиты PB Ex d I Mb X / 1Ex d IIС T6 Gb X по ГОСТ Р МЭК 60079-0-2011. Знак «Х» в маркировке означает не подвергать светопропускающую часть механическим воздействиям.

Орион МК ПК  относятся  к  взрывозащищенному  электрооборудованию  групп  I,  II,  III  по  ГОСТ  Р  МЭК  60079-0-2011  и  предназначены  для применения в подземных выработках шахт, рудников и их наземных строениях, а также  во  взрывоопасных  помещениях, наружных  установок  и  пылевых  средах  в соответствии  с  установленной  маркировкой  взрывозащиты,  требованиями ТР  ТС  012/2011,  ГОСТ  Р  МЭК  60079-14-2011  другими  нормативными  документами, которые регламентируют  применение  электрооборудования  во  взрывоопасных  зонах  и  в зонах, опасных по воспламенению горючей пыли.

Персональный компьютер Орион МК ПК рассчитан на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 50°С, вид климатического исполнения УХЛ1 по ГОСТ 15150-69.  Атмосферное давление от 84 до 106.7 кПа. Степень защиты оболочки – IP67 по ГОСТ 14254.

Защита от поражения электрическим током по ГОСТ 12.2.007.0-75 класс I. Металлический корпус имеет защитное заземление и рабочую изоляцию от токоведущих частей.

Персональный компьютер Орион МК ПК поставляются с двумя кабельными вводами различных исполнений:

для открытой прокладки присоединяемого кабеля (индекс в обозначении - К);
для прокладки присоединяемого кабеля в трубе G1/2 (Т-1/2) или G3/4 (Т-3/4);
для присоединения бронированного кабеля (Б);
для присоединения кабеля в металлорукаве РЗЦХ-10мм, 12мм, 15мм или 20мм (КМ10- КМ20).


Компьютер Орион МК ПК комплектуется кабельными вводами серии КВ ТУ 3449-138-81888935-2016 производства «ООО Компания СМД». Присоединительная резьба кабельных вводов G1/2. Кабельные вводы позволяют ввести и вывести кабели круглого сечения диаметром 6-12мм.



Конструкция
Взрывозащищенный персональный компьютер Орион МК ПК выполняет роль автоматизированного рабочего места (АРМ) с возможностями ввода и вывода информации. При использовании SCADA-системы обеспечивается сбор информации, визуальное отображение, логическое управления, отчетность и многие другие функции. Основным преимуществом Орион МК ПК является его возможность эксплуатировать в местах возможного присутствия взрывоопасной среды, низких температурах, повышенной влажностью.

Данное взрывозащищенное оборудование представляет собой взрывозащищенный корпус с видом взрывозащиты взрывонепроницаемая оболочка “d” и исключает возникновения взрыва т. к. оболочка не допускает возможности выхода искры или взрыва за ее пределы.

Процесс ввода данных осуществляется за счет используемого сенсорного стекла с толщиной 6мм. Взрывозащищенный компьютер Орион МК ПК изготавливается из низкоуглеродистой стали с последующей окраской или коррозионностойкой стали. Корпус имеет вид прямоугольника с установленными во внутреннее пространство электрические приборы. Сенсорное стекло вклеено по внутреннему контуру лицевой стороны поверх монитора. Монитор устанавливается внутри оболочки и фиксируется с помощью кронштейнов. Внутреннее пространство корпуса заполняется компаундом, что позволяет обеспечить повышенную защиту от проникновения влаги так и выхода искрового разряда. Греющая пластина устанавливается также внутри на специальной пластине позволяющая равномерно обогреть все пространство внутри корпуса, что обеспечивает эксплуатацию при экстремально низких температурах до -60. Один из терморегуляторов настроен на нижний, а второй на верхний придел по температуре, обеспечивая постоянную температуру, не допуская перегрева или обмерзания. Снизу устанавливается коробка где монтируется индикатор питания и кнопки управления настройки параметров экрана монитора. Установленная защитная крышка поверх кнопок защищает от условий повышенной опасности. Орион МК М предполагает стационарную установку так и с возможностью перемещения по производству.
