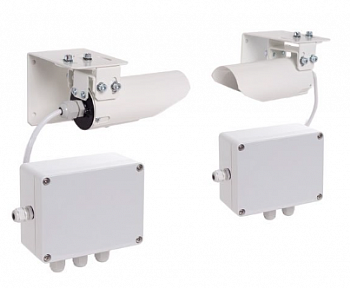

Извещатель ИПДЛ-Д-II/4Р исп. 5

Извещатель пожарный дымовой линейный ИПДЛ-Д-II/4P является двухпозиционным прибором, приемник и передатчик которого размещаются на противоположных сторонах защищаемой зоны. Принцип действия устройства основан на обнаружении затухания инфракрасного излучения, проходящего через задымленное простанство. Приемник принимает сигнал от передатчика и сравнивает его уровень с величиной, соответствующей чистой среде. Появление дыма между ними вызывает изменение интенсивности сигнала и приводит к формированию сигнала "ПОЖАР".

Извещатель ИПДЛ-Д-I/4P использует тот же принцип работы, что и ИПДЛ-Д-II/4P, но в отличие от него является однопозиционным прибором. Блоки излучателя и приемника находятся в едином корпусе. Контролируемую зону формирует с одной стороны сам извещатель, с другой - светоотражающая пластина. Замечательное свойство специального отражателя возвращать падающий луч в исходную точку значительно облегчает юстировку прибора, т. к. не требует точной установки отражателя. Встроенная видеокамера позволяет подключить к прибору небольшой монитор, на экране которого прекрасно видно мерцающее изображение отражателя. Юстировка извещателя сводится к повороту его оптической системы таким образом, чтобы изображение отражателя оказалось в центре экрана, после чего требуется подстроить прибор регулировочными винтами, ориентируясь на световые индикаторы.

ИПДЛ-Д-I/4P может быть укомплектован выносным устройством оптической сигнализации ВУОС с возможностью тестирования извещателя. Устройство закрепляется в легкодоступном месте. В случае успешного прохождения теста извещатель должен сформировать сообщение ПОЖАР.
