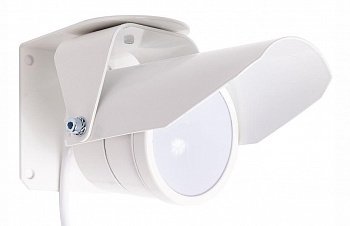

Извещатель ИД-40-1

Назначение извещателя
Извещатель реагирует на изменение уровня инфракрасного (ИК) излучения в результате перемещения человека в зоне обнаружения (ЗО) и формирует извещение о тревоге при обнаружении перемещения стандартной цели (человека) в ЗО извещателя. Извещатель может использоваться в закрытых помещениях и на открытых площадках для построения рубежей охраны, защиты протяженных периметров, жилых и промышленных зданий.

Технические характеристики
Извещатель сохраняет работоспособность в условиях внешних воздействующих факторов:
- температура окружающей среды:
- для ИД-40 исп. 5 – от минус 55 до плюс 55 °С;
- для остальных извещателей - от минус 40 до плюс +55 °С;
- повышенная влажность окружающей среды – 95 % при температуре 25 °С.
Извещатель обеспечивает передачу извещений в ППК посредством коммутации шлейфов сигнализации (ШС) оптронным ключом (реле).
Извещатель передает извещение о работе:
- в дежурном режиме - замкнутым состоянием контактов реле;
- в режимах «Тревога» и «Неисправность» - разомкнутым состоянием контактов реле.
Примечание – Извещатели ИД-40-1 и ИД-50-1 не формируют извещение о неисправности.
В данных моделях с обоих выходов извещателя в ППК подается (дублируется) сигнал тревоги («Тревога 1» и «Тревога 2»). Извещатель формирует извещение о тревоге при пересечении ЗО со скоростью от 0,1 до 7,0 м/с перпендикулярно ЗО; Извещатель не формирует извещение о тревоге при перемещении в ЗО мелких животных (вторичная стандартная цель по ГОСТ Р 50777, аналог мыши).
Извещатели ИД-40, ИД-40 исп. 5 и ИД-50 формируют извещение о неисправности:
- при снижении напряжения электропитания ниже 8 В;
- при полном отсутствии напряжения электропитания.
Извещатель рассчитан на работу в непрерывном круглосуточном режиме.

Устройство и работа
Конструктивно извещатель выполнен в виде цилиндрического алюминиевого корпуса с козырьком, закрепленного на кронштейне, который обеспечивает возможность ориентирования изделия в пространстве относительно горизонтальной и вертикальной осей. Кронштейн закреплен на внутренней стороне угольника с помощью винтового соединения, которое позволяет ориентировать изделие по горизонтали относительно вертикальной оси на угол ±90. Винтовое соединение позволяет ориентировать извещатель по вертикали относительно горизонтальной оси в диапазоне от +30 до -60. Кронштейн закреплен на внутренней стороне угольника с помощью винтового соединения, которое позволяет ориентировать изделие по горизонтали относительно вертикальной оси на угол ±90. Винтовое соединение поз. 4 позволяет ориентировать извещатель по вертикали относительно горизонтальной оси в диапазоне от +30 до -60. Внешняя сторона угольника предназначена для установки извещателя на перекрытиях, стенах и других строительных конструкциях зданий и сооружений, а также на технологическом оборудовании с помощью крепления на четырех шурупах или винтах диаметром 4 мм. Корпус извещателя состоит из основания и крышки, скрепленного резьбовым соединением с герметизирующим кольцом. В торце основания находится линза, являющаяся также оптическим фильтром, защищающим извещатель от паразитных засветок и агрессивных факторов внешней среды. В основании установлена печатная плата с элементами и кабельный ввод. Извещатель обеспечивает индикацию режимов работы свечением светодиодного индикатора красного цвета, расположенного на плате извещателя. Перемычка П1 позволяет отключать светодиодный индикатор для обеспечения скрытности извещателя. При удаленной перемычке П1 светодиодный индикатор отключается. Потенциометр ПОРОГ предназначен для регулировки чувствительности извещателя. Вращение потенциометра по часовой стрелке уменьшает порог срабатывания (увеличивает чувствительность извещателя). Связь извещателя с ППК и с источником питания осуществляется кабелем.
