ИПДЛ-52 (ИП212-52) 8-100 м, двухпозиционный

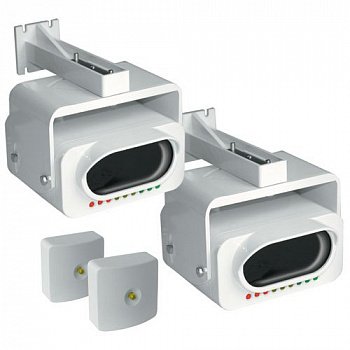

ИП212-52 (ИПДЛ-52) - двухпозиционные линейные извещатели, состоящие из приемника и передатчика. Внешний вид приемника, передатчика и выносных устройств представлен на рисунках 1, 2 и 3.

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. Вдоль внутренней поверхности корпуса установлен электрический экран, охватывающий как плату с радиоэлементами, так и оптическую систему. Оптическая система ИП212-52 имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию. Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.

Для защиты внешних поверхностей линз от оседающей пыли в конструкции извещателя имеется «козырек». Для юстировки приемника и передатчика в их конструкции имеются крепежные элементы, обеспечивающие угловые перемещения корпуса на ± 40 градусов в горизонтальной плоскости и на ± 15 градусов в вертикальной плоскости. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света.

С тыльной стороны корпусов приемника и передатчика расположены клеммные колодки для внешних подключений, а также в приемнике располагается программный переключатель тактики работы (см. рисунок 4 и 5).
